防爆化工小型自吸泵结构分析及工作原理

时间:2020-09-12 14:55 来源:原创作者:台风泵业人气: 次

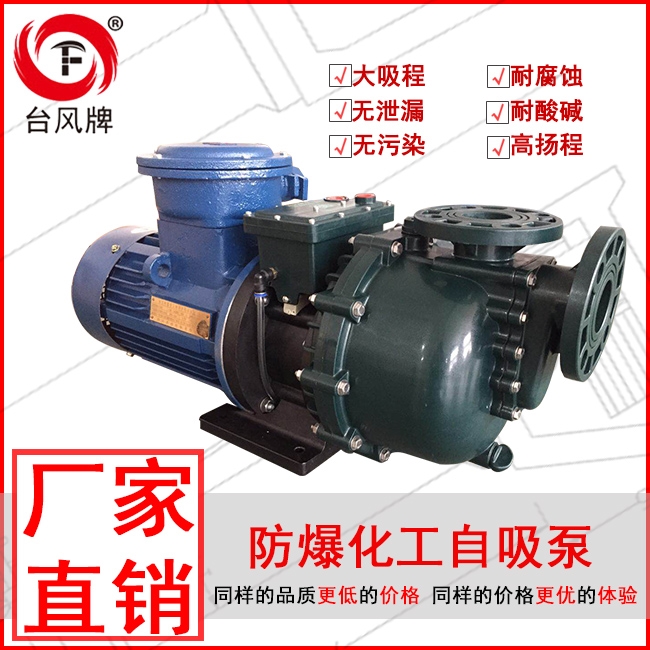

防爆化工小型自吸泵采用轴向回液的泵体结构，属于离心泵的一种，搭配性能稳定的防爆电机，可以广泛用于化学药液尤其是易燃易爆介质的输送。因此，防爆化工小型自吸泵广泛用于化工领域、污水处理、光伏、电镀和废水废气循环领域。

防爆化工小型自吸泵泵体结构由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮在电机的带动下，将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路中吸入的气体再次混合，在高速旋转的叶轮作用下，又流向叶轮外缘。随着这个过程周而复始的进行下去，吸入管路中的空气不断减少，直到管道和泵体内的空气完全排出，外部液体在大气压的作用下，进入自吸泵主体，完成自吸过程，防爆化工小型自吸泵便投入正常作业。

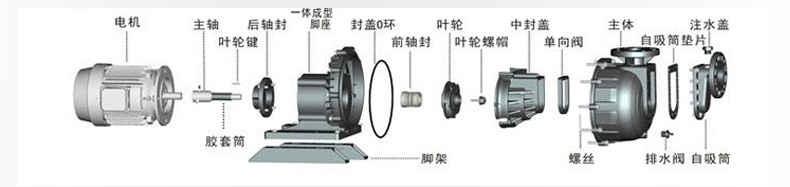

防爆化工小型自吸泵的泵体结构分解图如下：

了解防爆化工小型自吸泵的结构及原理是十分重要的，可以更好的维护产品的使用，在遇到使用问题时，也能快速的排查出故障原因，并进行快速维修。不影响整个生产过程。更多关于产品选型，欢迎咨询台风泵业：400 990 5825
