台风泵业TB系列耐酸碱自吸泵拆解组装步骤
时间:2020-09-12 15:20
来源:原创
作者:台风泵业
人气:
次
1. 将电机竖立，安装电机轴承底部固定螺丝。
2. 轴封护罩进行组装，步骤依次为固定O环置入轴封护罩固定环罩固定于O环之上。
3. 将轴封护罩O环置入一体脚座O环槽，轴封护罩（已置入固定环）从脚座后方对准轴封护罩O环，上紧固定螺丝，一体脚座与轴封护罩组装完成。
4. 将组装一体脚座中间孔对准电机轴承至于电机之上，脚座螺丝孔与电机孔对准，用固定螺丝将电机与一体脚座固定，上紧螺丝。
5. 用深度尺测量电机轴承深度，调整合适尺寸，将轴承上固定螺丝用套筒工具上紧，固定轴承尺寸。

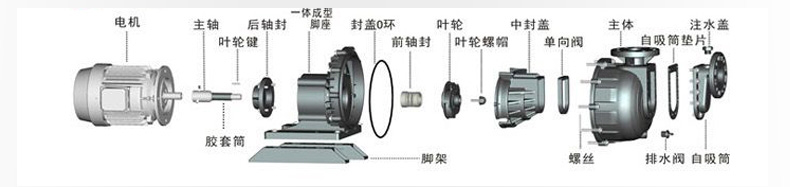

耐酸碱自吸泵结构示意图：
6. 将叶轮键装入轴承卡槽，为安装叶轮做准备。
7. 将前轴封（伸缩环、转动环）卡入叶轮背面，将叶轮和伸缩环套入轴承，调整位置，叶轮键卡入叶轮卡槽，叶轮锁帽加上叶轮帽O环和叶轮螺丝O环。
8. 将中封盖卡入一体脚座，将单向阀卡入中封盖入口。将中封盖O环固定于一体脚座后封盖上，在每一个螺丝孔加入橡胶垫片。
9. 组装主体，在主体上上紧注水塞和排水塞（需要加入螺丝O环和叶轮帽O环）。自吸桶口加装垫片，安装自吸桶，上紧固定螺丝。
10. 将组装完成的主体与一体脚座进行组装，上紧固定螺丝，整个耐酸碱自吸泵泵体组装完成。
